Die D-ILA Projektoren DLA-N5/N7/NX9 verfügen über einen nativen 0,69" 4K D-ILA-Chip, der erstmals 2016 für unser Topmodell DLA-Z1 verwendet wurde. Durch Prozessoptimierungen bei der Planarisierung und Verbesserung der Reflexionseffizienz konnte ein deutlich höherer Kontrast und eine enorme Helligkeit erreicht werden. Zusätzlich wurde ein dedizierter Treiberbaustein optimiert, um jede der drei Farbeinheiten (R/G/B) des nativen 4K D-ILA-Chips gleichzeitig mit einer Geschwindigkeit von 120fps zu betreiben. Diese hohe Ansteuerungsfrequenz wird durch die Verwendung der neuesten HBM-Technologie (High Bandwidth Memory) ermöglicht und nutzt ein extrem schnelles Interface, um die große Datenmenge effizient zu verarbeiten. Darüber hinaus wird eine stabile und qualitativ hochwertige Bildprojektion erreicht, indem der neue LSI-Treiber mit einem Bildratenwandler und verschiedenen System-Korrekturfunktionen ausgestattet wird. Das Ergebnis ist eine präzise und flüssige Bilddarstellung, die bei der nativen 4K-Projektion ihresgleichen sucht.
Hochauflösendes Ganzglas-Objektiv
Der DLA-NX9 ist mit einem hochauflösenden Ganzglas-Objektiv im Aluminiumkorpus ausgestattet, bestehend aus 18 Elementen in 16 Gruppen. Der große Objektivdurchmesser von 100mm garantiert ein absolut randscharfes, gleichmäßig ausgeleuchtetes Bild mit präziser 4K-Auflösung, das sich ±100% vertikal und ±43% horizontal shiften lässt (bezogen auf 16:9 Seitenverhältnis). Zur Minimierung der chromatischen Aberration und eventueller Farbsäume wurden fünf optische ED-Linsen mit anomaler Dispersion kombiniert. Dadurch wird der unterschiedliche Brechungsindex der RGB-Farben positiv beeinflusst und eine lebensechte 8K Projektion erreicht. Die Modelle DLA-N7 und DLA-N5 verfügen über ein präzises Ganzglas-Objektiv mit 65 mm Durchmesser, bestehend aus 17 Elementen in 15 Gruppen, das Bilder mit nativer 4K-Auflösung randscharf und detailreich projiziert.
High Dynamic Range (HDR)
Unterstützt HDR (High Dynamic Range)
HDR (High Dynamic Range) Inhalte enthalten mehr Daten, darunter einen erweiterten Helligkeitsbereich, 10-Bit-Abstufungen und einen breiten BT.2020 Farbraum. Für eine präzise Wiedergabe der HDR Inhalte werden sehr hohe Anforderungen an den Projektor gestellt. Die neuen D-ILA-Projektoren geben diese hochwertigen HDR-Inhalte optimal wieder. Mit hoher Helligkeit, hohem Kontrast und erweitertem Farbraum entsteht so eine hochqualitative HDRProjektion. Zusätzlich zum HDR10-Standard der UHD-Blu-rays erkennt der Projektor automatisch das Hybrid Log-Gamma (HLG)-Signal, eine Technologie, die häufig bei TV-Produktionen eingesetzt wird.
"Frame Adapt HDR" Funktion
Die Frame Adapt HDR Funktion* sorgt für eine dynamische Anpassung von HDR10 Inhalten mit hoher Bildauflösung!
Das Colour Grading von HDR-Produktion unterscheidet sich teilweise erheblich in der Helligkeit, manche Inhalte erscheinen zu hell, andere zu dunkel. Die Frame Adapt HDR Funktion analysiert mit Hilfe eines von JVC entwickelten Algorithmus in Echtzeit jedes Einzelbild des HDR10-Inhalts auf seine maximale Helligkeit hin und passt den Dynamikbereich für eine optimale Bildprojektion an. Darüber hinaus wurde die Darstellung der Helligkeitsstufen und Farbtiefe von 12 auf 18 Bit erhöht.
So sorgt Frame Adapt HDR für eine extrem präzise Abbildung aller Helligkeits- und Farbschattierungen von Szenen in tiefster Dunkelheit bis zu extrem hellen, lichtdurchfluteten Szenen. Die dynamische Helligkeitsanpassung sorgt für eine stets optimale Bilddarstellung, die der Wahrnehmung des menschlichen Auges entspricht. (*erfordert mindestens Firmwareversion 3.10 oder höher)
Lebensechte HDR Bilder - heller, mit hohem Kontrast und hoher Farbtreue
Hochauflösende, klare Bilder mit hoher Helligkeit
Die maximale Helligkeit von 2.200 Im*2 wird durch die Kombination einer 265 W Hochleistungs-Quecksilberlampe und einer hocheffizienten “Optical Light Engine” erreicht und führt zu einer leistungsstarken, aber dennoch fein detaillierte und gleichmäßige Bildprojektion.
Brilliante Bilder mit sensationellem Kontrastverhältnis
Die Kombination von Original D-ILA-Chip mit einer "Optical Light Engine", die mit einem Wire Grid-Lichtpolarisator ausgestattet ist, führt zu einem hohen nativen Kontrastverhältnis von 100.000:1*2. Die Eingangssignale werden mit einem speziellen Algorithmus analysiert, der im Zusammenspiel mit der intelligenten Blendensteuerung automatisch den Schwarzwert des Bildes anpasst, um ein dynamisches Kontrastverhältnis von 1.000.000.000:1*2 zu erreichen.
Lebendige Bilder durch erweiterten Farbraum
Durch den Einsatz eines neuen Kinofilters erreicht der Projektor nicht nur eine 100%ige Abdeckung des BT.709 Farbraumes, sondern auch eine Abdeckung über den in der Filmproduktion verwendeten DCI-P3 Standard hinaus *2.
*2: Angaben bezogen auf DLA-NX9
Auto Tone Mapping
Automatische Bildeinstellung mit Auto Tone Mapping *5
Die Auto Tone Mapping-Funktion der neuesten D-ILA-Modelle passt jeden HDR-Inhalt automatisch
an die Werte in den Mastering-Daten an, wie beispielsweise Max CLL und Max FALL*6, die die Helligkeit des HDR-Inhalts beschreiben. Die Bildwiedergabe wird automatisch diesen Werten angepasst, um verschiedene HDR-Inhalte mit der richtigen Helligkeit optimal zu projizieren.
*5: Inhalte ohne Mastering-Informationen werden auf einem festgelegten Level eingestellt oder können manuell angepasst werden.
*6: Max CLL steht für Maximum Content Light Level; Max FALL steht für Maximum Frame Average Light Level.
Ausstattung
- Hochauflösende Bildprojektion mit 4K Auflösung (4096 x 2160 Bildpunkte)
- 0,69 Zoll D-ILA Chip mit nativer 4K-Auflösung
- Ganzglas-Objektiv mit 65 mm Durchmesser bestehend aus 17 Elementen in 15 Gruppen
- Enorme Helligkeit von 1.800 Lumen für brillante Bilddarstellung
- Hervorragender Schwarzwert durch ein natives Kontrastverhältnis von 40.000:1 (dynamisches Kontrastverhältnis von 400.000:1)
- Neue "Theater Optimizer"-Funktion** sorgt im "Frame Adapt HDR"-Modus für eine optimale HDR-Wiedergabe unter Einbeziehung aller Projektionsparameter (Leinwandgröße, Gain, etc.) und automatische Anpassung des Farbprofils
- HDR Funktionalität mit neuer “Auto Tone Mapping” Funktion: HDR 10 Inhalte von der Blu-ray und HLG (Hybrid Log-Gamma) werden automatisch an die im HDR-Stream enthaltenen Mastering-Informationen angepasst, um somit immer eine ausgewogene HDR-Wiedergabe zu gewährleisten.
- Motion Enhance reduziert Geisterbilder und Bewegungsunschärfen in turbulenten Filmszenen oder bei Sportübertragungen
- Alle D-ILA-Projektoren verfügen über die originale Hochleistungs-Bildverarbeitungstechnologie Multiple Pixel Control (MPC), die Unschärfen erkennt, die aus Bildern erzeugt werden, die mit 4K-Kameras aufgenommen wurden. Durch die Analyse und Korrektur mit einem Originalalgorithmus ist die MPC Bildverarbeitungstechnologie in der Lage, eine genaue und originalgetreue Wiedergabe zu gewährleisten.
- Optimiertes Clear Motion Drive unterstützt 4K/60P (4:4:4) für noch bessere bewegte Bilder
- 6-Achsen-Farbmanagement-System
- Umfangreiche Einstellmöglichkeiten im Installationsmodus inklusive Objektivsteuerung, Pixelanpassung, Maskierung, Anamorphot-Option, Leinwandtypisierung, Installationsart, Trapezkorrektur, Kissenverzeichnis und Seitenverhältnis, bis zu 10 Installationsmodi abspeicherbar
- Mit einem optischen Sensor und einer urheberrechtlich geschützten Software* kann in wenigen, einfachen Schritten eine optimale Kalibrierung durchgeführt werden, um die durch die Einbausituation des Projektors verursachten Änderungen der optischen Eigenschaften anzupassen. Die Autokalibrierung optimiert alle wesentlichen Elemente des Bildes, einschließlich Farbbalance, Gamma-Eigenschaften, Farbraum und Farbkontrolle.
- ISF C3-Modus (Certified Calibration Controls) lizenziert, der es geschulten Händlern ermöglicht, sie professionell auf die gewünschten Bildschirmflächen, Beleuchtungsumgebungen und Videoquellen zu kalibrieren und diese genauen Einstellungen sicher im Projektor zu speichern.
- Kabellose Übertragung für 3D-Projektion: Funkübertragungssystem bestehend aus der akkubetriebenen 3D-Brille PK-AG3 und dem 3D-Synchro-Sender PK-EM2
- *"Theater Optimizer" wird ab der FW-Version 3.50 unterstützt.
- ** "Theater Optimizer" kann nur im "Frame Adapt HDR"-Modus aktiviert werden.
- *** Zur Autokalibrierung und Konfiguration der Bildeinstellung ist die Installation der JVC Software und eines optischen Sensors auf dem PC erforderlich.
- **** Die professionelle Kalibrierung und Bildanpassung an die gewünschte Leinwand sollte vom JVC D-ILA Heimkinofachhändler durchgeführt werden.

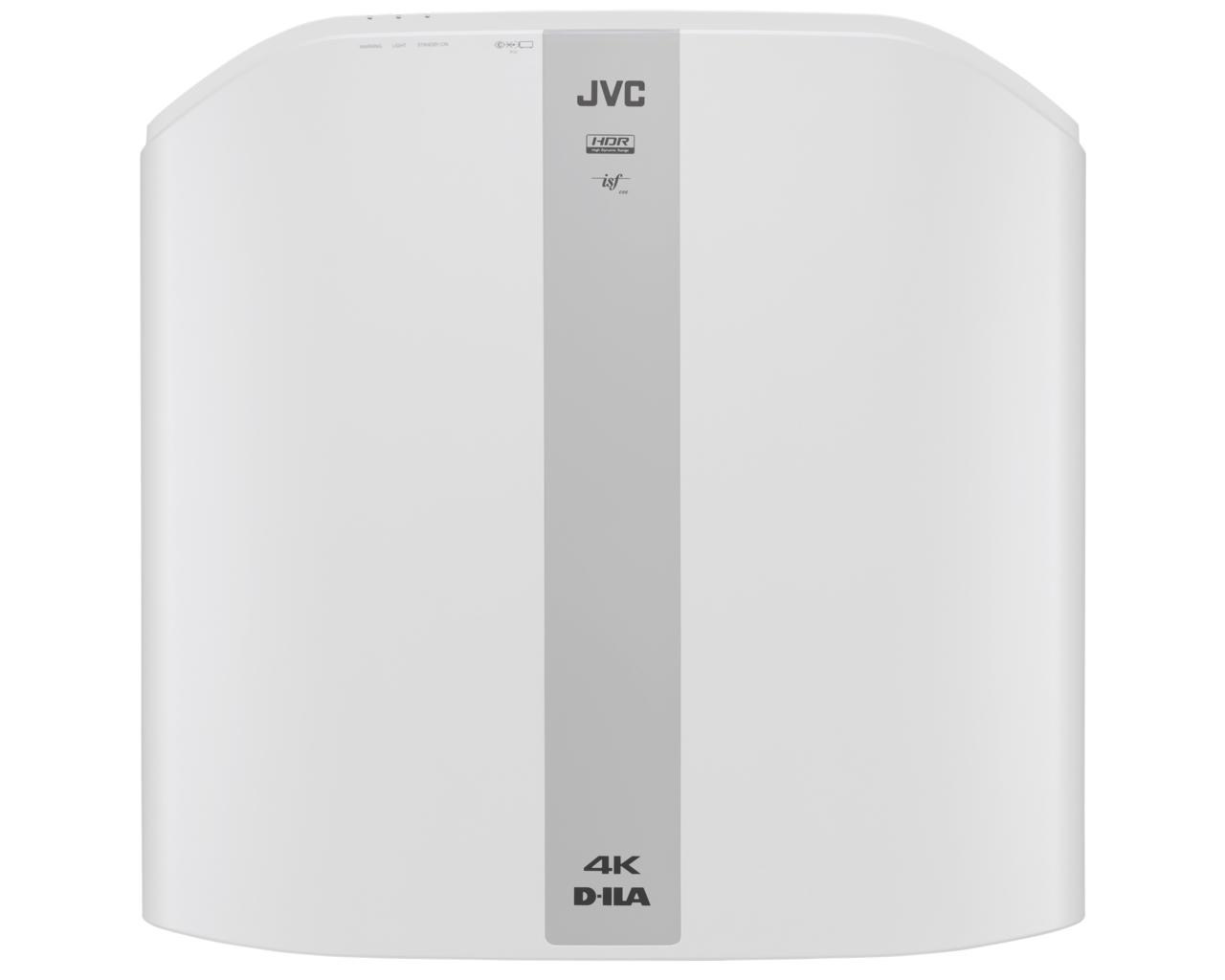

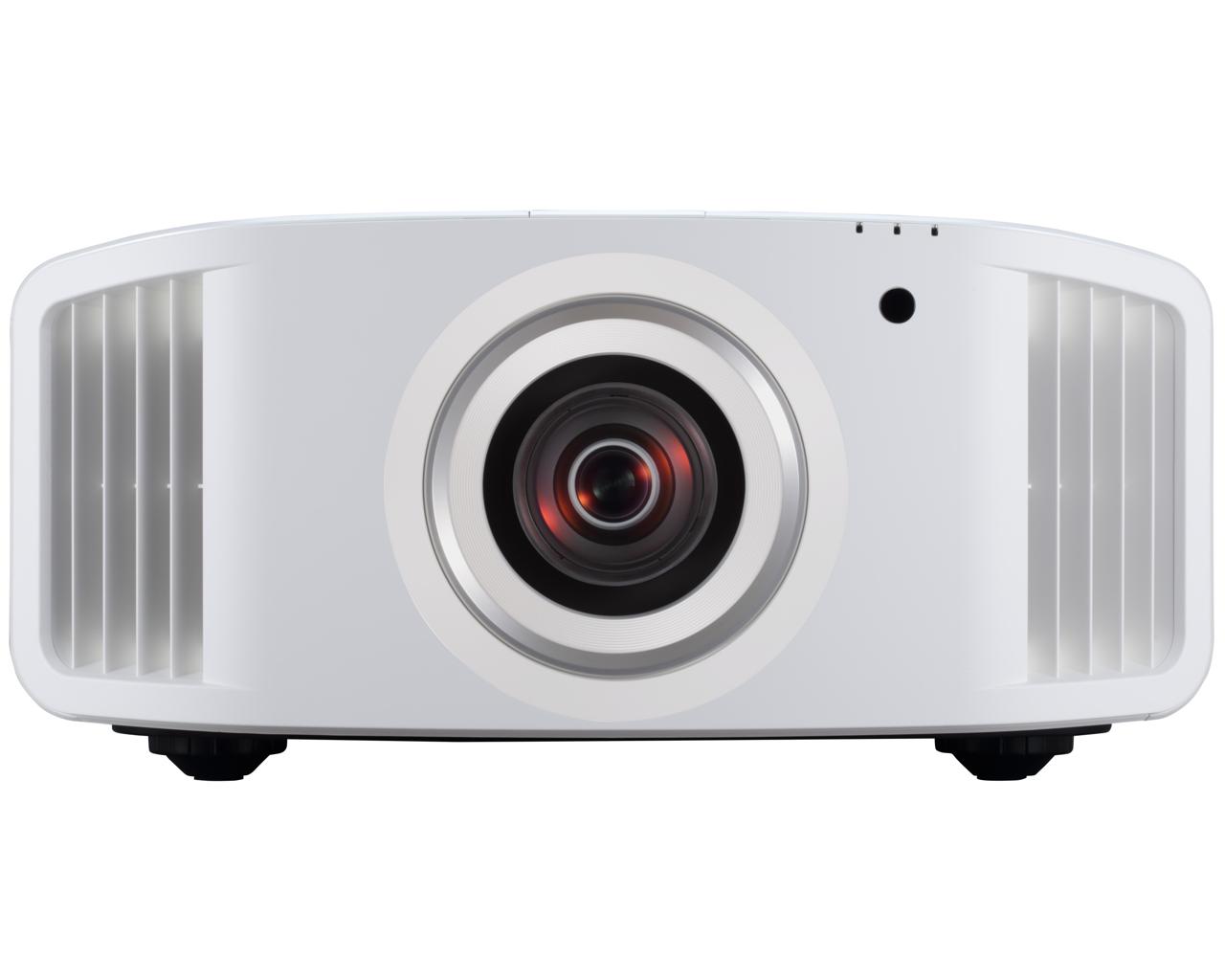

DLA-N5W - D-ILA Projektor mit 4K-Auflösung
- Objektiv
- Ganzglas-Objektiv mit 65 mm Durchmesser
- Zoom
- 2X zoom & focus, motorised
- Lebensdauer der Lampe
- Ca. 4.500 Stunden, wenn die Lampe im Normal-Modus betrieben wird
- Helligkeit in ANSI Lumen
- 1.800 Lumen
- Kontrastverhältnis
- Nativ: 40.000:1, Dynamisch: 400.000:1
- Videoformat
- Digital: 480p, 576p, 720p 60/50, 1080i 60/50, 1080p 60/50/24, 3840 x 2160p 60/50/30/25/24, 4096 x 2160p 60/50/30/25/24
- PC Eingangssignal
- HDMI Eingänge
- VGA/ SVGA/ XGA/ WXGA/ WXGA+/ SXGA/ WSXGA+
- Videoeingänge (Rückseite)
- HDMI Eingänge
- 2 (18Gbps/3D/DeepColor/HDCP2.2 kompatible)
- Ausgänge (Rückseite)
- 3D Synchro
- 1 (Mini DIN 3-pin)
- Trigger-Ausgang
- 1 (mini jack, DC12V/100mA)
- Steueranschlüsse
- RS232C
- 1 (D-sub 9-pin)
- LAN Anschluss
- 1 (RJ-45)
- Bildwandler
- 0,69 Zoll D-ILA Panel mit nativer 4K-Auflösung (4096x2160) x3
- Max. Auflösung
- 4096 x 2160
- Lens Shift-Funktion
- +/-80% vertikal & +/-34% horizontal, motorbetrieben bei 16:9 Bildverhältnis
- Projektionslampe
- NSH 265 Watt
- Service Anschluss
- Firmware-Update
- 1 (USB Type A) (für Firmware-Updates)
3D
- 3D-Formate
- Frame packing
- 720p 60/50, 1080p 24
- Side-by-side
- 720p 60/50, 1080p 60/50/24, 1080i 60/50
- Top & bottom
- 720p 60/50, 1080p/24
Allgemein
- Spannungsversorgung
- 100V-240V, 50/60Hz
- Leistungsaufnahme
- Leistungsaufnahme im Normalbetrieb
- 400 W
- Leistungsaufnahme im Standby-Modus
- Normal: 1,5W; Eco-Modus: 0,3W
- Leistungsaufnahme im Netzwerkbetrieb
- 1,3 W (LAN); 1,0 W (RS-232C); 1,3 W (LAN & RS-232C)
- Abschalt-Timer
- 20 min. (To standby or networked standby; default)
- Abmessungen: B x H x T in mm
- 500 x 234 x 495
- Gewicht in kg
- 19,6
