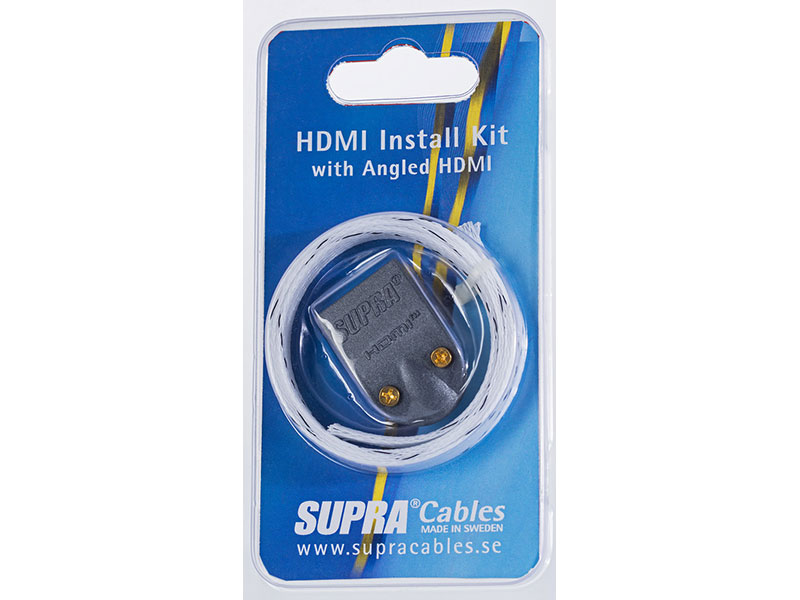

Supra Cable HDMI Installer Kit

SUPRA HDMI Installationsset MET-B/Nylon Geflechtschlauch
Durch den gewinkelten HDMI Stecker wird eine Belastung der HDMI Geräte-Verbindung bei schweren Kabeln deutlich reduziert. Erleichert die Installation bei wandmontierten TVs und vielen anderen Geräten. Das Steckergehäuse ist abnehmbar. Der Stecker darunter ist vergossen und somit vollkommen geschützt, wenn das Kabel ohne Steckergehäuse in Rohren (ab Innendurchmesser 20mm) eingezogen wird. Zur optimalen Schirmung ist das Steckergehäuse aus Aluminium, es gibt zwei Varianten: MET-B, das ist der abgewinkelte Stecker, und MET-S, das ist der gerade Stecker. Nehmen was am besten passt.



SUPRA MET-S/B, (gerade/abgewinkelt)
High Speed HDMI mit Ethernet Kabel (v2.0)

Durch den gewinkelten HDMI Stecker wird eine Belastung der HDMI Geräte-Verbindung bei schweren Kabeln deutlich reduziert. Erleichert die Installation bei wandmontierten TVs und vielen anderen Geräten. Das Steckergehäuse ist abnehmbar. Der Stecker darunter ist vergossen und somit vollkommen geschützt, wenn das Kabel ohne Steckergehäuse (in Schläuchen ab Innendurchmesser 20mm und in festen Rohren ab Innendurchmesser 25mm) eingezogen wird. Zur optimalen Schirmung ist das Steckergehäuse aus Aluminium. Sollte nach Installation ein gerades Steckergehäuse benötigt werden, so ist das ebenfalls verfügbar.

Frage:
Wie bekommt man ein Kabel mit einem dicken Stecker durch ein dünnes Rohr? (Mindest-Innendurchmesser 20mm in Schläuchen und 25mm in festen Rohren.)

So geht’s:

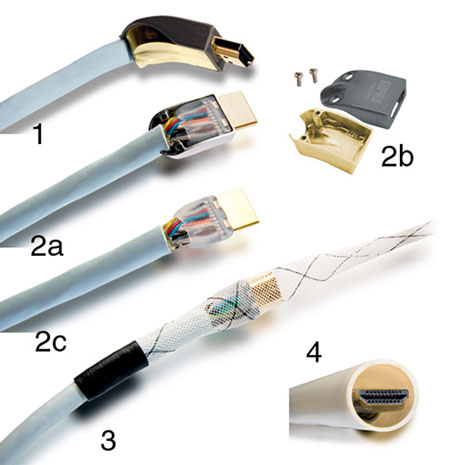

1. Dieser Stecker soll durch ein dünnes Rohr passen? Aber wie?
2a. Der Stecker kann ganz leicht zerlegt werden, 2 Schrauben weg und die Gehäusehälften abnehmen.

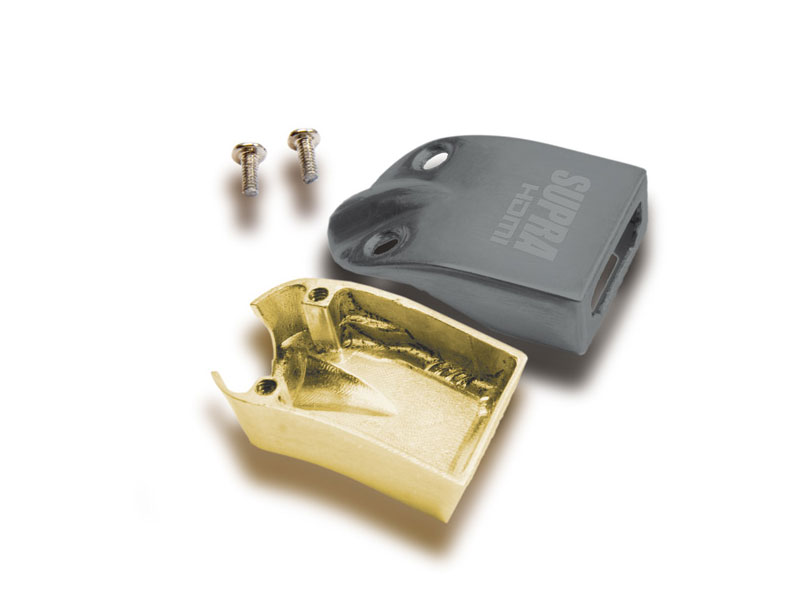

2b. Das sind die abgebauten Teile, bitte gut aufbewahren.
2c. Die Lötstellen im Stecker sind durch Verguss geschützt.
3. Der Nylonschlauch wird als Durchzugshilfe verwendet, einfach über den Reststecker stülpen, anziehen und am Zugseil anknoten.
4. Hier sieht man, wieviel Raum in einem 20mm Rohr verbleibt.
5. Ist das Kabel durch, den Schlauch abnehmen, Steckergehäuse wieder montieren, fertig!
